M12系列圓形連接器主要指連接器接口為M12×1的螺紋連接的圓形連接器。連接器結構設計（接口尺寸）及性能指標符合IEC標準。我司現開發的編碼類型為： A編碼、B編碼、D編碼（符合IEC 61076-2-101），X編碼（符合IEC610765-2-109 ）。以上編碼均為標準中常用編碼。軌交行業內，常用04D作為百兆以太網數據傳輸接口，04A作為網絡交換機電源接口，08A作為千兆以太網數據傳輸接口，08X作為傳輸高清視頻信號接口，應用越來越廣泛。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

數量

庫存:

所屬分類

返回列表



資質文件服務保障

詳細介紹

[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[產品參數, 參數]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]

產品名稱：M12系列圓形連接器

產品型號：M12系列，HM12L, M12T系列

適用范圍：工業裝備、軌道交通、電力等領域

產品特點：

1、標準接口尺寸，符合IEC設計標準，通用性強；

2、結構形式多樣，能滿足不同應用場景要求，應用范圍廣；

產品優勢：

在滿足IEC標準基礎上，結合實際使用場景，我司對產品進行了多方面優化，主要由7個顯著技術優勢。

1. 優秀的產品工業設計：常規M12連接器中，部分產品主體結構為多段式螺紋連接設計，在對產品進行旋合或分離操作中，較容易誤操作，導致連接器中段螺紋連接處分離。我司產品連接器整體僅有尾部螺帽可以拆卸（尾部螺帽拆卸主要是用于連接器做線），可以有效避免用戶在使用過程中誤操作，從而提供良好的操作體驗。

2. 產品短小精致：IEC標準中，關于自由端連接器的外形尺寸有明確（最大外徑φ≤21mm，長度≤65mm）。若產品在實際使用時需要密集安裝，即使產品尺寸滿足IEC標準規定，仍無法滿足使用需求。而我司產品經過對結構多次優化改進，產品最大外徑為φ17mm，長度≤50mm，可以滿足設備密集安裝的要求。同時，由于產品尺寸較小，可以給操作者留下更多的操作空間，產品使用體驗感較好。

3. 做線安裝便捷：自由端連接器常采用壓接結構形式，方便現場做線。并且，絕緣體孔位按照以太網規定的標準顏色對絕緣體進行涂色處理，做線時無需可根據顏色直接對接線關系進行快速對應，方便快捷。同時，接觸件采用側面安裝結構，使用方便；并且接觸件保持力可達150N以上，穩定可靠。

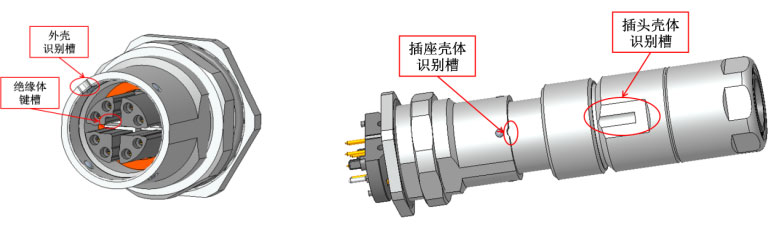

4. 對插識別：HM12系列連接器由于鍵位不明顯，同時接觸件規格較小，產品在使用過程中容易遇到退針或者針彎的情況。針對這個問題，我司產品在殼體上已增加鍵位標識，方便操作者使用時對插找正。具體如下：插頭外殼識別槽與插座外殼識別槽對準后，進行旋合或推拉鎖緊。

5. 消除安裝累積公差：分體式插座由插座殼體及插芯兩部分構成。安裝時，殼體及插芯可分別安裝，多套安裝時可消除安裝累積公差，降低安裝難度。

6. 快速連接、解鎖：M12T系列連接器插頭、插座插合時，握緊尾部附件推動插頭，當聽到明顯“咔嚓”聲后，即為安裝完畢。插頭、插座分離時，拉動連接螺帽“圖示解鎖部位”即可分離。

7. 兼容性強：M12T系列連接器設備端連接器（插座）內保留M12內螺紋，外設鋼珠推拉機構，既能滿足現有螺紋式插頭對插需要，又能實現推拉式插頭對插鎖緊。

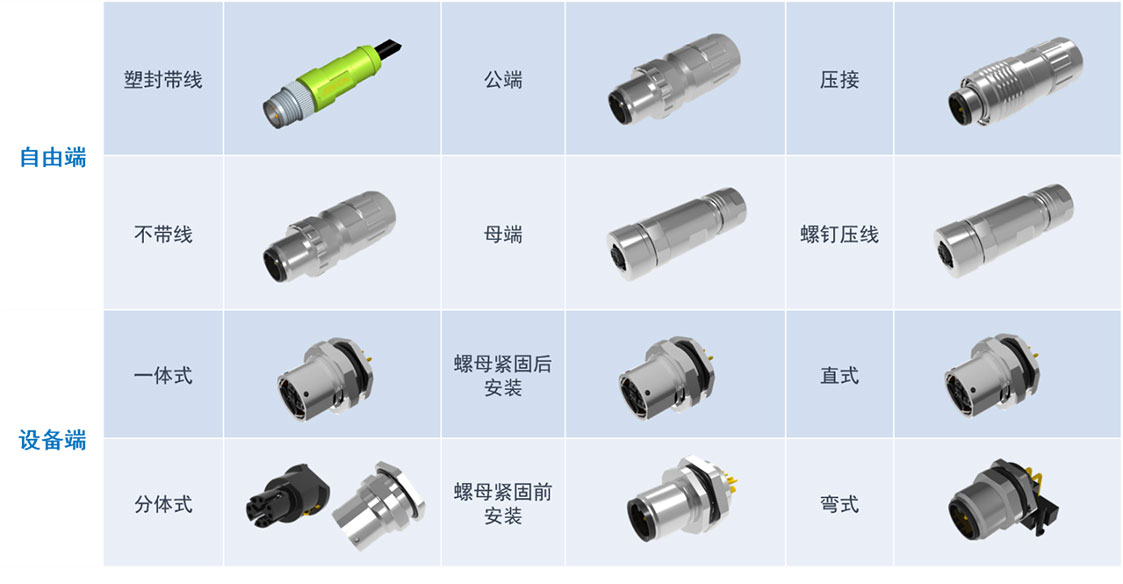

產品展示：

目前，我司M12系列連接器在時代電氣、青島四方、鐵科院、華為等多客戶客戶車載網絡設備中，均有大量應用。產品在安裝及使用過程中，安裝便捷、性能穩定可靠。

M12系列圓形電連接器

產品簡介

· 符合IEC 61076-2-101

· 頭座連接為標準M12×1螺紋，連接可靠

· 優良的耐環境和機械性能，防護IP67

· 銅合金機加殼體

應用領域

產品用于基礎設施，工業自動化，軌道交通等通信接口。

主要技術性能

[電氣性能]

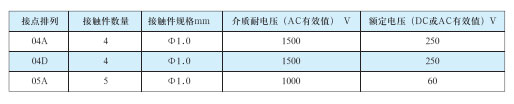

——介質耐電壓及額定電壓：

——絕緣電阻：常溫≥5000MΩ

——接觸電阻及額定電流：

[機械性能]

——機械壽命：500次

——正弦振動：10Hz～500Hz，加速度98m/s2

——沖擊：半正弦波，峰值加速度490m/s2，脈沖持續時間11ms

[環境性能]

——工作溫度：-40℃～+85℃

——耐工業腐蝕氣體：96h

——防護等級：IP67

HM12L系列圓形電連接器

產品簡介

· 符合IEC 61076-2-109

· 頭座連接為標準M12×1螺紋，連接可靠

· 優良的耐環境和機械性能，防護IP67

· 鋅合金壓鑄殼體，具有屏蔽功能

· 滿足萬兆以太網信號傳輸

應用領域

產品用于基礎設施，工業自動化，軌道交通等設備通信接口。

主要技術性能

[電氣性能]

——介質耐電壓：500V（50Hz，AC有效值，1min）

——額定電壓：50V AC/60V DC

——絕緣電阻：≥100MΩ

——接觸件接觸電阻：＜15mΩ

——額定電流：1A

[機械性能]

——機械壽命：100次

——正弦振動：10Hz～500Hz，加速度50m/s²

——沖擊：半正弦波，峰值加速度490m/s²，脈沖持續時間11ms

[環境性能]

——工作溫度：-40℃～+85℃

——耐工業腐蝕氣體：48h

——防護等級：IP67

[傳輸性能]

——滿足1/10Gbit

M12T系列圓形電連接器

產品簡介

· 節點排列符合IEC 61076-2-101

· 頭座連接為快速推拉鎖緊

· 優良的耐環境和機械性能，防護等級IP67

· 銅合金機加殼體，具有屏蔽功能

應用領域

廣泛應用于基礎設施，工業自動化，軌道交通等設備通信接口。

主要技術性能

[電氣性能]

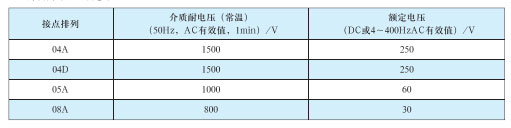

——介質耐電壓和額定電壓：

——絕緣電阻：常溫≥5000MΩ；濕熱≥100MΩ

　　　　　　　常溫≥100MΩ（08X）

——額定電流，接觸電阻：

[機械性能]

——機械壽命：500次

——正弦振動：頻率10Hz～500Hz，加速度50m/s²

——沖擊：半正弦波，峰值加速度490m/s²，脈沖持續時間11ms

[環境性能]

——工作溫度：-40℃～+85℃

——耐工業腐蝕氣體：48h

——防護等級：IP67
